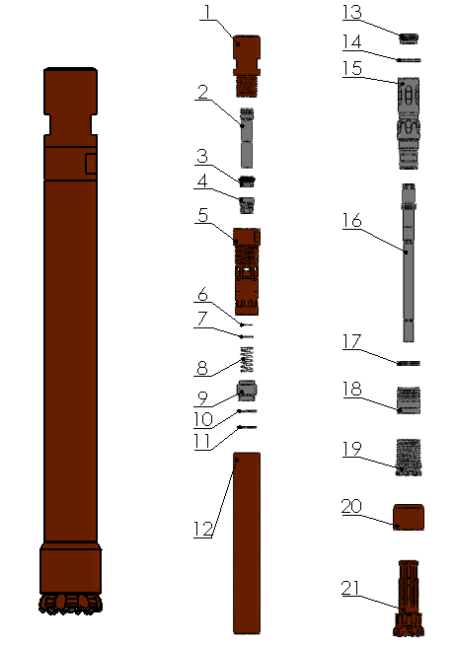

1 接头 12 外缸
2 联接管 13 限位卡套
3 逆止阀 14 卡环
4 过滤筛 15 活塞
5 内缸 16 采集管
6 卡簧 17 半圆卡
7 Y型密封圈 18 衬套
8 弹簧 19 卡钎套
9 配气座 20 耐磨套
10 橡胶圈 21 R54潜孔钻头
11 垫片



零件号
Model
连接螺纹
Connection thread
尺寸
Size
长度
Length
外径
Outer diameter(øD)

Hole range
运行压力
Working pressure
Inch Mm
HD35 API 2 3/8‘’Reg 3‘’ 930 82 90-110 1.0-1.5Mpa
HQL4 API 2 3/8‘’Reg 4‘’ 1097 99 110-135 10.-2.5 Mpa
  API31/2‘’Reg 5‘’ 1156 125 135-155 1.0-2.5 Mpa
  API3 3/8‘’Reg 6‘’ 1212 148 155-190 1.0-2.5 Mpa
  API41/2‘’Reg 8‘’ 1467 185 195-254 1.0-2.5 Mpa
  API51/2‘’Reg 10‘’ 1502 225 254-311 1.0-2.5 Mpa
  API65/8‘’Reg 12‘’ 1880 275 305-445 1.0-2.5 Mpa
